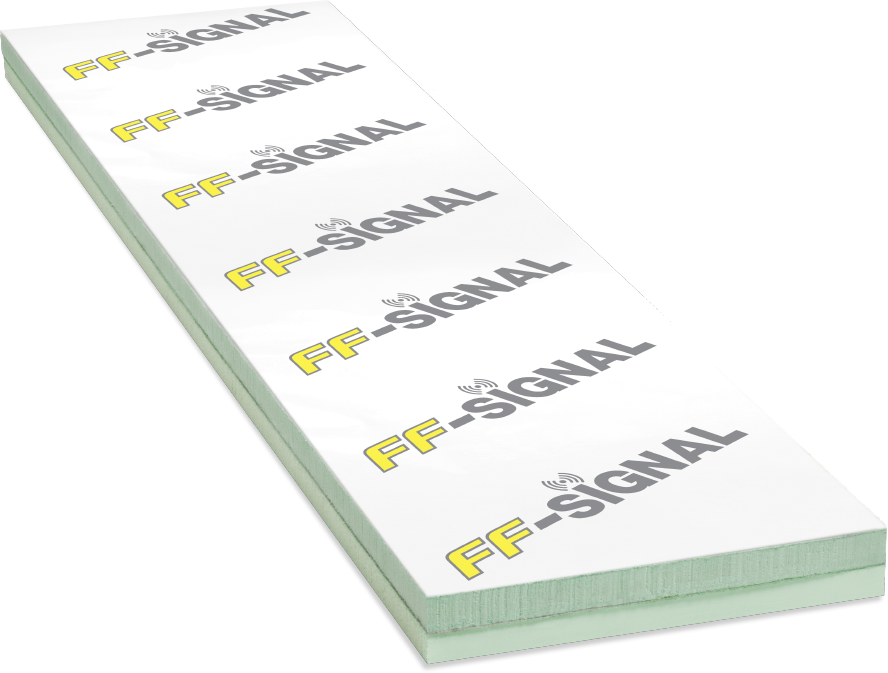

Asentaminen
Vaikuttavuusalue, asennuspaikat ja antennien lukumäärä
Asennusseinän valinnassa kannattaa suosia laajasti horisonttiin katsovia asennuspaikkoja mikäli mahdollista ja vältellä esimerkiksi korkean esteen varjostamia puolia, joissa ulkoinen matkapuhelinsignaali on oletusarvoisesti heikko. Jos mahdollista, optimaalisen toiminnan kannalta on eduksi, kun antennielementtejä voidaan asentaa vähintään kahdelle eri ilmansuunnassa sijaitsevalle seinälle. Näin saadaan mahdollisimman kattava ja useaa eri operaattoria tukeva kattavuus.
FF-SIGNAL -signaalivahvistinelementit kannattaa asentaa avoimiin tiloihin, joissa mobiililaitteita käytetään eniten ja joissa signaalit pääsevät leviämään vapaasti rakennukseen. Aivan huoneen nurkkiin signaalivahvistinelementtiä ei suositella asennettavaksi. Signaali pääse heikosti betoniväliseinien läpi ja tämä tulee huomioida elementtien sijoittelussa. Mitoituksellisesti lähtökohtana voidaan pitää, että yhdellä FF-SIGNAL -signaalivahvistimella luodaan hyvä kuuluvuus noin 30–40 neliön alueelle.
- Betoniseinään pielilevyn/smyygin/ohutrappauksen alle
- Umpiolasiseinässä runkotolppien väliin
- Runkotolppien väliin alumiinipintaisilla eristelevyillä eristetyssä puutalossa
- Ikkunan karmien väleihin
- Ikkunan karmin ja parvekkeen oven väliin ilman apukarmia tai apukarmin kanssa
Tarvittava FF-SIGNAL -signaalivahvistimien määrä riippuu tavoitellusta vaikutuksesta ja kohteen koosta. Alla on esimerkkejä suositelluista minimimääristä erityyppisissä kohteissa:
- Pieni yksiö/kaksio, joka muodostuu tyypillisesti avoimesta olohuoneesta ja keittiöstä, voidaan kattaa yhdellä parvekkeen oven tai ikkunan viereen asennetulla FF-SIGNAL-signaalivahvistimella
- Läpitalon kerrostaloasuntoon suositellaan FF-SIGNAL-elementtejä kummallekin puolen asuntoa
- Modernin ison kivitalon kerros voidaan kattaa esimerkiksi yhteensä 3–4 elementillä, jotka on sijoiteltu 2–3 sivulle
- Toimistotalon julkisivulle soveltuva asennusväli elementeille on 3–5 metriä
Asennustapa
FF-SIGNAL -signaalivahvistimen virheettömän toiminnan varmistamiseksi se tulee asentaa huolellisesti ja ohjeita noudattaen. FF-SIGNAL vaatii toimiakseen metallivapaat alueet seinän sisä- ja ulkopinnoilla.
FF-SIGNAL -signaalivahvistimen reunat saumataan aina uretaanivaahdolla. Asennusseinän sisäpinta ja saumat voidaan tiivistää muovisella höyrynsulkuteipillä tai kangaspintaisella teipillä. Signaalivahvistimessa käytettävän eristemateriaalin vesihöyrynvastus on kuitenkin jo itsessään suuri. Signaalivahvistinta ei saa peittää alumiiniteipillä tai muilla metalleilla.
SEINÄRAKENTEEN POIKKILEIKKAUS

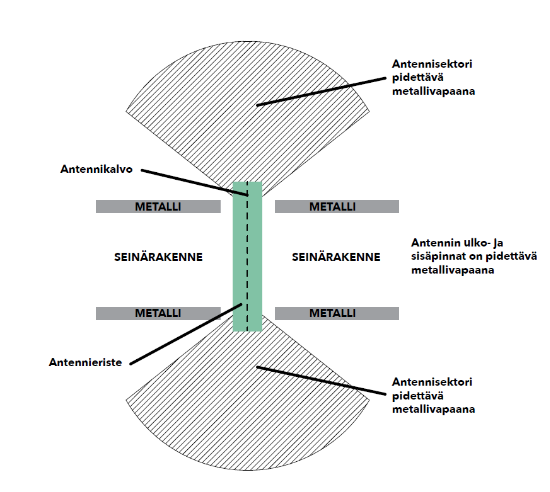

Kuvan yläosa esittää ulkopuolista tilaa ja kuvan alaosa esittää huoneen sisäpuolista tilaa. FF-SIGNAL -signaalivahvistimen tulee ulottua seinärakenteen läpi kokonaisuudessaan, jotta se luo kulkureitin langattomalle signaalille.
FF-SIGNAL ASENNETAAN AINA PYSTYSUORAAN
ASENTOON RAKENNUKSEN ULKOVAIPPAAN.
FF-SIGNALIA EI SAA PEITTÄÄ METALLILLA SEINÄN
SISÄ- EIKÄ ULKOPUOLELTA.
FF-SIGNAL -signaalivahvistimen peittäminen sisäseinällä
FF-SIGNAL voidaan sisäseinällä päällystää millä tahansa metallittomalla levyllä. Soveltuvia rakennuslevyjä ovat esimerkiksi kipsilevy, lastulevy, OSB-levy, MDF- ja HDF-levyt. Höyrynsulkumuovin käyttö on sallittua. Seinän sisäpinta voidaan myös maalata maalilla, joka ei sisällä rauta- hiili- tai grafiittipartikkeleita. FF-SIGNALia ei saa peittää alumiinipintaisella lämmöneristeellä.
FF-SIGNAL -signaalivahvistimen peittäminen ulkoseinällä
FF-SIGNALin ulko-osa voidaan peittää millä tahansa ulkokäyttöön soveltuvalla metallittomalla rakennusmateriaalilla. Soveltuvia materiaaleja ovat esimerkiksi puuverhous, metallittomat julkisivulevyt, korkeapainelaminaatit, muovipohjaiset pinnat ja kivipohjaiset julkisivumateriaalit (kivi- ja betonipohjaisten julkisivulevyjen tulee olla suhteellisen ohuita, 6–15 mm). Myös tuulensuojalevyä voidaan käyttää FF-SIGNALin päällä.
FF-SIGNALin ulkopinta voidaan myös rapata ohutrappauksella. Rappausverkkona tulee käyttää nailon- tai lasikuituverkkoja, teräsverkkoa ei saa asentaa FF-SIGNALin päälle. FF-SIGNALin ulkopintaa ei saa peittää alumiini-muovikomposiitilla. Seinän ulkopinta voidaan maalata maalilla, joka ei sisällä rauta-, hiili- tai grafiittipartikkeleita.
FF-SIGNALin ulkopinnan peitelevy kiinnitetään sitä ympäröivään seinärakenteeseen. Tarvittaessa peitelevy voidaan myös liimata suoraan kiinni signaalivahvistimeen esimerkiksi uretaanivaahdolla, uretaaniliimavaahdolla, KiiltoFlex XPU, Ardex CA 20P tai Casco Aquaseal -liimamassalla.
FF-SIGNAL signaalivahvistin leikkaaminen
FF-SIGNAL voidaan leikata pienempiin osiin sekä pysty- että syvyyssuunnassa, kuitenkin siten, että se ulottuu seinärakenteen läpi kokonaisuudessaan. FF-SIGNAL tuo signaalia sisään koko korkeudeltaan ja sen suositeltava minimi korkeus on 800 mm.
Ruuvien ja naulojen käyttö sekä leikkaaminen
Optimaalinen tapa kiinnittää FF-SIGNAL -signaalivahvistin osaksi seinää on liimata se uretaanivaahdolla tai -liimavaahdolla, jolloin sitä ei tarvitse lävistää ylimääräisillä ruuveilla. Kiinnittämisen helpottamiseksi pieni määrä FF-SIGNALin läpäiseviä ruuveja on kuitenkin sallittu.
FF-SIGNAL -signaalivahvistimen ydinosa sisältää antennikalvon, jota voi hallitusti lävistää ruuveilla ja nauloilla. Antennikalvon läpäisevät ruuvit ja naulat tulisi kuitenkin sijoittaa maksimissaan 100 mm etäisyydelle antennieristeen päädyistä. Signaalivahvistimen ydinosan antennikalvon lävistävien ruuvien sallittu enimmäismäärä on 1 ruuvia / 50 cm jakoväli.
Lyhentämättömän signaalivahvistimen keskiosasta on sallittua läpäistä antennikalvo myös kolmannella ruuvilla, mikäli esimerkiksi ikkunan kiinnitys sitä vaatii. Ensisijaisesti tulisi käyttää FF-SIGNAL -signaalivahvistimen päätyosia mahdollisten ruuvien lävistämiseksi.
Mikäli FF-SIGNAL -signaalivahvistin on leikattu lyhemmäksi kuin 900 mm, antennikalvon saa läpäistä enintään kahdella ruuvilla, jotka molemmat on sijoitettu eristeen päätyihin. Lyhennettyä antennieristettä ei saa läpäistä kolmella ruuvilla.
Kiinnityksen helpottamiseksi antennikalvon molemmin puolin sijaitsevia FF-PIR -eristelevyjä voidaan lävistää useammasta kohdasta esimerkiksi erilaisilla nastoilla tai ruuvinastoilla, kunhan huolehditaan, että nämä eivät lävistä antennikalvoa. Nastojen kiinnittämisestä on apua esimerkiksi FF-SIGNALin asemoinnissa apukarmiin tai puiseen runkotolppaan ennen uretaanivaahdotusta. Esimerkiksi 35 x 1,7 mm lanka- tai dyckert-naulat käyvät tähän tarkoitukseen. Tällaisia antennikalvoa läpäisemättömiä nauloja tai ruuveja voidaan käyttää myös esimerkiksi ikkunan asennuskehyksen alaosassa, jolloin FF-SIGNAL voidaan painaa kiinni nauloihin ennen uretaanivaahdotusta.
KUSTANNUSTEHOKKUUS
FF-SIGNAL on huoltovapaa tuote, joka toimii kiinteistön seinässä vuosikymmeniä, joten elinkaarelle laskettuna passiivisena ratkaisuna FF-SIGNAL on äärimmäisen kilpailukykyinen kuuluvuusongelman jälkikäteen tapahtuvaan ratkaisemiseen verrattuna.
